01 - El Transformador

El Transformador es un dispositivo que permite modificar la potencia eléctrica de la corriente alterna con un determinado valor de tensión y corriente en otra de casi el mismo valor pero, generalmente con distintos valores de tensión y corriente.

          Relación de transformación

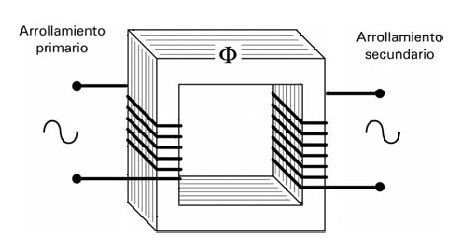

Es una máquina estática de corriente alterna que se basa en la producción de f.e.m. por variación de flujo (es Transformador1decir, sin Transformador2movimiento relativo de inductor e inducido). Consta de un arrollamiento de entrada, llamado primario, un arrollamiento de salida, llamado secundario, y un circuito magnético que los une constituido por el núcleo.

Si representamos por Ip e Is las Intensidades de las corrientes que atraviesan los devanados primario y secundario y por Np y Ns los números de espiras respectivos, se verifica que:

formula3Si suponemos que no hay pérdidas de potencia en el transformador (Transformador Ideal) la potencia de entrada en el primario (Vp x Ip) será igual a la potencia suministrada por el secundario (Vs x Is), de donde se deduce que:

fprmula5
          Pongamos un ejemplo:

Si la corriente en el primario de un transformador es de 5A y el número de espiras Np y Ns son respectivamente de 500 y 100, la corriente en el secundario sería:
fprmula4

Si la tensión en el primario, del caso anterior, es de 150V en el secundario tendremos:

fprmula6

Si suponemos que no hay pérdidas de potencia en el transformador (Transformador Ideal) la potencia de entrada en el primario (Vp x Ip) será igual a la potencia suministrada por el secundario (Vs x Is), de donde se deduce que:

fprmula5
